Gestion des contraintes résiduelles en usinage CNC : l’approche d’un fabricant de pièces métalliques sur mesure

Ingénieurs à fabricant de pièces métalliques sur mesure Les pièces AFI gèrent les contraintes résiduelles pendant Usinage CNC Le contrôle des contraintes internes garantit une précision dimensionnelle inférieure à 0.005 mm sur un cycle de vie opérationnel de 10 000 heures. La réduction des contraintes minimise les écarts dimensionnels et maximise la durée de vie en fatigue des composants. Les composants dépassant les paramètres de fatigue de référence éliminent les demandes de garantie et répondent aux spécifications du client.

L'application de techniques de relaxation des contraintes ciblées prévient la déformation structurelle et la microfissuration. Ces méthodes permettent également de réduire la rugosité de surface (Ra) à moins de 0.8 micromètre. La maîtrise de ces principes métallurgiques permet Pièces AFI exécuter des contrats dans les secteurs hautement réglementés de l'aérospatiale et des dispositifs médicaux.

Points clés à retenir

• Les ingénieurs d'AFI analysent les caractéristiques des contraintes résiduelles dans les secteurs de l'aérospatiale et de l'automobile. composants métalliques.
• Les contraintes résiduelles altèrent la résistance à la traction, la précision volumétrique et la fiabilité opérationnelle des composants. La mise en œuvre de protocoles de réduction des contraintes lors de la phase de pré-usinage prolonge la durée de vie en fatigue des composants et élimine les retours sous garantie après livraison. Le respect de spécifications de tolérance strictes répond aux exigences du client.
• Les opérations de recuit thermique et de relaxation des contraintes par vibration éliminent la flexion structurelle et la fissuration de surface.
• Le succès de la gestion des contraintes dépend de l'approvisionnement en matières premières spécifiques à l'application.
• Matériaux possédant des microstructures homogènes et de faibles coefficients de dilatation thermique (α < 12 × 10^-6 / ℃) limite l'accumulation des contraintes résiduelles. La modification des paramètres d'usinage actifs, notamment la vitesse d'avance (mm/tr) et la vitesse de broche (tr/min), réduit significativement les contraintes de traction superficielles.
• La programmation de trajectoires d'outil optimisées répartit uniformément l'énergie thermique et les forces de coupe mécaniques sur la surface de la pièce. Cette répartition uniforme des forces évite les zones de concentration de contraintes localisées.
• L'exécution d'opérations de post-usinage, notamment le traitement thermique de mise en solution et le grenaillage, augmente la résistance à la traction et la stabilité géométrique des composants.
• La mise en œuvre de protocoles de contrôle qualité rigoureux permet de quantifier et de suivre les profils de contraintes résiduelles internes. L'inspection basée sur les données garantit que les composants répondent aux spécifications de qualité de la norme ISO 9001.

Aperçu des contraintes résiduelles dans l'usinage CNC

Qu'est-ce que le stress résiduel ?

Les contraintes résiduelles constituent les forces mécaniques internes présentes dans les composants métalliques après Usinage CNC opérations. Ces forces internes maintiennent l'équilibre sans application de charges mécaniques externes. Le tenseur des contraintes σ_ij elle quantifie ces forces internes, en faisant la distinction entre les composantes de contrainte de traction et les composantes de contrainte de compression.

Les contraintes résiduelles apparaissent lorsque le matériau subit une déformation plastique hétérogène lors du processus d'enlèvement de matière. La combinaison d'un dépassement localisé de la limite d'élasticité et de cycles de refroidissement rapides déforme le réseau cristallin du matériau. Ces gradients de contraintes internes modifient la géométrie du composant, sa résistance à la traction et sa cinématique de fonctionnement.

Comment se forme le stress résiduel

Les contraintes résiduelles s'accumulent par la combinaison de la déformation plastique mécanique et des cycles de dilatation thermique. L'engagement de l'outil génère un frottement de surface et une accumulation rapide de chaleur. Les limites extérieures du matériau atteignent des températures supérieures à 600 °C et refroidissent rapidement, tandis que la température à cœur reste ambiante. Ce différentiel de température engendre des gradients de contraintes internes. Le mécanisme exact régissant les contraintes résiduelles induites par l'usinage fait intervenir des interactions multiphysiques.

La zone de coupe constitue l'épicentre de l'application des forces thermomécaniques. Les matériaux de surface subissent une déformation plastique permanente sous l'effet simultané de la chaleur et du cisaillement induit par la force de coupe.

Pendant Usinage CNC Lors des cycles de coupe, l'outil déplace des volumes de matière tout en transférant de l'énergie cinétique sous forme de chaleur. Cette action induit des variations de tension et de compression dans les couches superficielles. Au retrait de l'outil, la couche superficielle tente de se contracter thermiquement, mais le substrat plus froid s'oppose à ce mouvement. Cette contrainte physique emprisonne des contraintes permanentes au sein du réseau cristallin du matériau.

Pourquoi c'est important pour les pièces sur mesure

Les contraintes résiduelles déterminent les limites de fonctionnement des composants produits par fabricants de pièces métalliques sur mesureLes valeurs de contrainte déterminent les limites de fatigue des composants et leur fiabilité sur le terrain.

Le tableau ci-dessous quantifie l'impact du contrôle des paramètres de contrainte résiduelle :

Composants personnalisés Le respect de spécifications de précision micrométriques est impératif. Négliger les protocoles de gestion des contraintes résiduelles entraîne une défaillance structurelle ou un défaut d'alignement de l'assemblage.

Les ingénieurs qui mettent en œuvre des contrôles de contrainte précis fabriquent des composants capables de supporter des cycles de vie opérationnels prolongés. L'application de ces principes élimine le gaspillage de matériaux et les passes d'usinage redondantes, augmentant ainsi le rendement global de l'usine.

Principales causes du stress résiduel

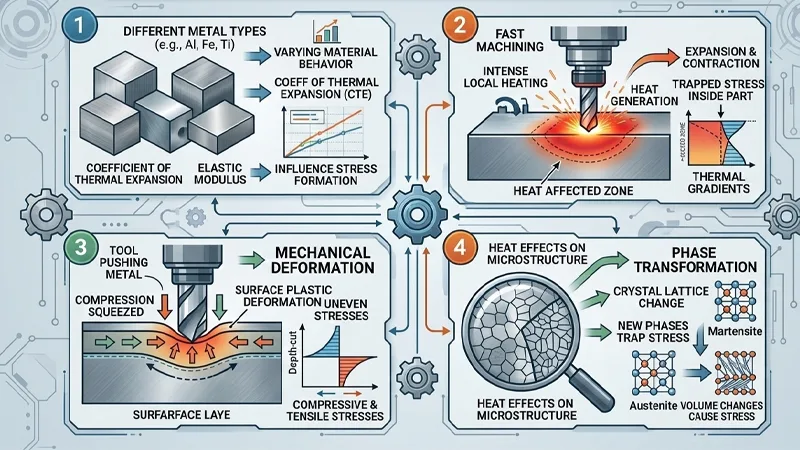

Propriétés matérielles

La composition du matériau détermine directement la génération de contraintes résiduelles pendant Usinage CNC Les alliages métalliques présentent des réactions spécifiques à la chaleur et aux contraintes de cisaillement. Par exemple, l'aluminium 7075-T6 se dilate de 23.6 µm/m°C, tandis que le titane Ti-6Al-4V se dilate de 8.6 µm/m°C. Ces coefficients thermiques spécifiques déterminent l'amplitude des contraintes qui se forment au sein du réseau cristallin.

Usinage rapide Les vitesses induisent de forts gradients thermiques dans la section transversale de la pièce. L'énergie thermique provoque une dilatation localisée du réseau cristallin, suivie d'une contraction immédiate lors de l'application du liquide de refroidissement. Cette variation dimensionnelle cyclique engendre des contraintes permanentes au sein de la pièce.

La déformation mécanique se produit lorsque la géométrie de l'outil de coupe déplace la matrice du matériau. La pointe de l'outil comprime la couche superficielle immédiate tout en soumettant la région sous-jacente à une tension. Ce déplacement non uniforme génère des couches de contraintes alternées de compression et de traction. Les températures dépassant le seuil de transformation du matériau induisent des transformations de phase au sein de la microstructure. La formation de martensite ou d'autres nouvelles phases emprisonne des contraintes volumiques dans la pièce.

Remarque : Les ingénieurs réduisent l’accumulation de contraintes résiduelles en sélectionnant des alliages adaptés à l’application. Les matériaux présentant une structure granulaire homogène et un faible coefficient de dilatation thermique offrent une stabilité supérieure.

Paramètres d'usinage

Les opérateurs ajustent le débit d'alimentation (f_z), vitesse de coupe (v_c), et la profondeur de coupe (une_p) pour réguler les contraintes résiduelles dans Usinage CNCLa modification de ces paramètres numériques spécifiques modifie la dynamique d'interaction outil-pièce.

L'augmentation de la vitesse d'avance accroît le volume de matière usinée par tour. Ce réglage augmente la vitesse de déformation plastique, mais diminue l'amplitude des contraintes de compression en raison d'une déformation plastique non uniforme du matériau. La profondeur de passe influe sur la génération de contraintes, bien que son impact soit moindre que celui de la vitesse ou de l'avance. Au-delà de 2.0 mm de profondeur, la dissipation de la chaleur modifie le profil de distribution des contraintes. L'augmentation de la vitesse de coupe entre 200 m/min et 350 m/min génère des contraintes résiduelles de compression plus élevées.

L'usinage à grande vitesse privilégie la déformation par cisaillement mécanique tout en minimisant la durée du transfert de chaleur vers le substrat. Les programmeurs équilibrent ces paramètres numériques afin de maintenir les contraintes sous la barre des 50 MPa. L'établissement de paramètres de référence calculés permet d'accroître le rendement des composants et d'éliminer les déformations après usinage.

Effets thermiques

Les cycles de dilatation et de contraction thermiques constituent une source principale de contraintes résiduelles dans Usinage CNCLe frottement génère des températures supérieures à 800 °C à l'interface outil-copeau. La surface de la pièce absorbe la chaleur plus rapidement que le matériau du cœur. Lors du refroidissement, la couche superficielle tend à se contracter, mais la géométrie du cœur s'y oppose. Cette résistance mécanique crée des contraintes permanentes. Les vitesses de chauffage et de refroidissement extrêmes contraignent la surface à se contracter de manière disproportionnée par rapport au substrat. Les écarts de température le long de l'axe de la pièce induisent des déformations géométriques et structurelles. L'absence d'évacuation rapide de la chaleur provoque la formation de microfissures, ce qui dégrade la résistance à la traction de la pièce.

Conseil : L’utilisation de systèmes d’arrosage haute pression à 70 bars et la régulation de la vitesse de broche atténuent les chocs thermiques. Le maintien d’une température constante de la pièce par arrosage empêche l’accumulation de contraintes. L’analyse de ces variables permet aux ingénieurs d’AFI d’appliquer des techniques optimales de gestion des contraintes lors de l’usinage CNC. Assurance de la qualité Les équipes mesurent chaque facteur thermique pour s'assurer que les composants respectent les tolérances aérospatiales.

Géométrie de la pièce

La géométrie de la pièce détermine la distribution et l'amplitude des contraintes résiduelles lors des opérations d'usinage CNC.

Les dimensions physiques et les profils de section d'un composant déterminent sa résistance mécanique et sa capacité de dissipation thermique. Les formes cubiques et cylindriques standard répartissent les forces uniformément et présentent de faibles concentrations de contraintes. Les formes multiaxiales comportant des parois de 1.5 mm d'épaisseur, des rayons de courbure internes inférieurs à 0.5 mm ou des cavités de plus de 50 mm de profondeur emprisonnent les contraintes internes.

Remarque : Les composants comportant des sections d’une épaisseur inférieure à 2.0 mm ou des transitions dimensionnelles abruptes présentent un risque élevé de déformation structurelle après usinage. Les ingénieurs effectuent des analyses de conception en vue de la fabrication (DFM) afin d’atténuer ces risques géométriques.

Les mécanismes d'utilisation des outils déterminent la génération de stress.

Les fraises en mouvement sur une surface génèrent de l'énergie cinétique et des forces de cisaillement. La répartition de la chaleur et des forces varie selon les profils géométriques. Les variations de la vitesse de refroidissement lors des transitions de masse entraînent des déformations et des dérives dimensionnelles des pièces.

Les angles internes sans rayon de courbure fonctionnent comme des concentrateurs de contraintes mécaniques.

Les charges appliquées dépassant la limite d'élasticité du matériau en ces points focaux amorcent la propagation des fissures.

Les sections de paroi d'une épaisseur inférieure à 2.0 mm manquent de masse thermique pour la dissipation de la chaleur.

L'accumulation de chaleur induit une distorsion géométrique ou une rupture du matériau lorsque les ingénieurs ne maîtrisent pas les contraintes. Les surfaces planes continues se déforment lorsque les trajectoires d'outil ne répartissent pas les charges thermiques de manière systématique. Les cavités borgnes emprisonnent le fluide de coupe et l'énergie thermique, empêchant une stabilisation thermique uniforme.

La vitesse de coupe (vc), l'avance par dent (fz) et l'angle de coupe de l'outil déterminent les contraintes résultant de différentes géométries.

La limitation des vitesses de coupe et l'utilisation d'outils à angle de dépouille positif réduisent les contraintes de traction superficielles. Le respect de ces paramètres prévient l'amorçage des fissures de surface. Des procédés non contrôlés peuvent entraîner des contraintes supérieures à la limite d'élasticité du matériau, provoquant des écarts dimensionnels par rapport à la géométrie CAO. Ces écarts dimensionnels entraînent le rejet des pièces lorsque les spécifications exigent des tolérances de ±0.01 mm. Les concepteurs et les programmeurs CNC collaborent pour concevoir des trajectoires d'outils adaptées aux géométries spécifiques.

Avant l'usinage, les équipes d'ingénierie cartographient les zones de contraintes à haut risque. Elles modifient les fichiers CAO pour remplacer les angles vifs par des congés ou intégrer des nervures de renfort pour les sections minces. Les programmeurs FAO structurent les séquences d'engagement des outils afin d'appliquer la chaleur et la force mécanique de manière uniforme sur la pièce.

Conseil : L’utilisation d’un logiciel d’analyse par éléments finis (AEF) permet de modéliser la distribution prédictive du tenseur des contraintes au sein de la pièce. L’analyse des données permet aux ingénieurs d’ajuster les paramètres du code G avant l’usinage physique. Gestion des contraintes résiduelles dans Usinage CNC Cela nécessite l'évaluation de multiples variables, et la géométrie de la pièce détermine la stratégie de base. L'analyse de la distribution géométrique des masses permet aux pièces AFI de fabriquer des composants de précision, ce qui prolonge leur durée de vie opérationnelle.

Sélection et préparation des matériaux

Choix des matériaux pour le contrôle des contraintes

Le choix des alliages métalliques est déterminant pour le succès des protocoles de contrôle des contraintes. Les différentes structures atomiques réagissent en fonction de la limite d'élasticité et de la conductivité thermique propres à chaque matériau. Alliages d'aluminiumL'alliage 6061-T6, en particulier, présente des profils de contraintes résiduelles plus faibles grâce à la stabilité de sa structure cubique à faces centrées. Les aciers inoxydables austénitiques, tels que le 304L, accumulent des contraintes internes importantes en l'absence d'une gestion appropriée des paramètres. Le titane Ti-6Al-4V résiste à la déformation mécanique, mais nécessite un usinage à basse vitesse pour éviter une accumulation rapide de contraintes.

Pièces AFI Les ingénieurs spécifient des alliages présentant des coefficients de dilatation thermique inférieurs à 15 m²/m°C et des microstructures homogènes. Ces propriétés des matériaux garantissent le respect des tolérances dimensionnelles requises après usinage. Les ingénieurs calculent les forces de coupe spécifiques (kc) pour chaque alliage. Les ébauches de matériaux non uniformes, présentant des variations de dureté localisées, emprisonnent des gradients de contraintes. L'approvisionnement en billettes présentant des valeurs de dureté Rockwell (HRC) constantes et des tailles de grains uniformes garantit une qualité supérieure. fabrication résultats.

Conseil : Avant la programmation FAO, les ingénieurs doivent extraire les propriétés du matériau, notamment la limite d’élasticité (Rp0.2) et la conductivité thermique (λ), de sa fiche technique. L’intégration des données garantit l’adéquation des paramètres de coupe avec les propriétés physiques du matériau.

Méthodes de prétraitement

Les cycles thermiques de prétraitement préparent les billettes brutes pour Opérations d'usinage CNCLa mise en œuvre de ces procédures réduit les limites de contrainte interne préexistantes et fige la forme géométrique.

Le tableau ci-dessous définit les méthodologies de prétraitement et leur efficacité quantifiée :

Recuit de relaxation des contraintes

Le recuit de détente est un procédé thermique standard permettant d'éliminer les contraintes internes. La température du métal est portée à environ 50 à 100 °C en dessous de la température de transformation et le refroidissement du four est contrôlé à une vitesse de 20 °C par heure. L'énergie thermique permet aux atomes du réseau cristallin de migrer vers des positions d'équilibre, libérant ainsi les contraintes mécaniques emprisonnées. Les composants recuits présentent des tolérances structurelles de ±0.005 mm et ne présentent aucune fissuration sous charge. La norme AFI préconise le recuit pour l'acier 4140, l'aluminium 7075 et les alliages de cuivre C36000.

Remarque : Les techniciens exécutent les protocoles de recuit avant les passes de finition finales (où un_p < 0.2 mm). Le recuit stoppe la déformation dimensionnelle et réduit les valeurs de rugosité de surface (Ra).

Normaliser

La normalisation constitue un traitement thermique alternatif permettant de maîtriser les contraintes. Les techniciens chauffent la billette métallique à une température de 30 à 50 °C supérieure à la limite supérieure de température critique, puis la refroidissent à l'air ambiant. Ce cycle thermique affine la structure granulaire et établit un profil de dureté uniforme. La normalisation accroît la résistance à la traction du matériau et élimine les contraintes de flexion lors des opérations d'enlèvement de matière importantes. Les ingénieurs préconisent la normalisation pour l'acier au carbone 1045 et l'acier allié 4340.

LégendeLa mise en œuvre de procédures de normalisation diminue les forces de coupe (F_c) et minimise la probabilité de génération de contraintes résiduelles dans Usinage CNCL’application des protocoles de prétraitement garantit que les composants respectent des tolérances dimensionnelles et des spécifications opérationnelles strictes. AFI Parts utilise ces étapes pour fournir des composants conformes à la norme de qualité AS9100.

Stratégies d'usinage pour la gestion du stress

Optimisation des avances et des vitesses

Vitesse d'alimentation (f_z) et la vitesse de coupe (v_cCes paramètres régissent la physique de l'usinage CNC. Ils déterminent la vitesse de l'outil (m/min) et l'enlèvement de matière par tour (mm/tr). La saisie de valeurs numériques précises limite la génération de chaleur et l'accumulation de forces mécaniques. La limitation du transfert d'énergie réduit la génération de contraintes internes au sein de la matrice du matériau.

Les machinistes calculent les valeurs d'avance et de vitesse spécifiques à l'aide de formules basées sur la dureté du matériau et la géométrie de la pièce. Le dépassement des limites de vitesse de coupe standard accélère l'usure en dépouille des plaquettes de coupe en carbure. Les paramètres de vitesse élevés génèrent des charges thermiques supérieures à 800 °C, augmentant les contraintes résiduelles. L'utilisation d'avances inférieures à 0.05 mm/tr réduit la pression de coupe mais diminue le taux d'enlèvement de matière (TEM), allongeant ainsi les temps de cycle.

Le tableau ci-dessous quantifie comment ces paramètres modifient la dégradation de l'outil, les valeurs de contrainte et la résistance à la corrosion :

Conseil : Les programmeurs lancent les cycles d’usinage en utilisant les vitesses d’avance et de rotation minimales spécifiées par l’outillage. fabricantLes opérateurs effectuent des ajustements par paliers de 5 % et utilisent des machines à mesurer tridimensionnelles (MMT) pour contrôler la déformation. Le réglage de ces variables maintient la température de la pièce en dessous de 40 °C et garantit la stabilité dimensionnelle. L'optimisation des paramètres assure une évacuation efficace des copeaux et un contrôle précis du processus.

Planification du parcours d'outil

La planification de la trajectoire d'outil définit les coordonnées 3D exactes parcourues par l'outil de coupe. La planification stratégique des coordonnées répartit les charges thermiques et les forces mécaniques. La répartition de l'énergie réduit les limites de contrainte totale au sein du composant.

Les programmeurs FAO appliquent des algorithmes spécifiques pour obtenir un état de surface optimal. Les opérations de fraisage symétriques enlèvent simultanément des volumes de matière identiques sur les faces opposées de la pièce. Cet enlèvement de matière synchrone équilibre les vecteurs de contrainte opposés.

Les trajectoires d'outil adaptatives utilisent des mouvements trochoïdaux pour maintenir un angle d'engagement constant et répartir les forces de coupe. Cet engagement constant prévient l'accumulation de chaleur localisée. La planification de la trajectoire exige l'élimination des changements de direction à 90 degrés et des inversions vectorielles rapides. L'exécution de transitions douces basées sur des splines stabilise la pression de l'outil. Cette stabilisation élimine la flexion des pièces et la rupture des arêtes.

Remarque : Le logiciel de simulation FAO calcule les zones d’accumulation de contraintes prédictives. Les programmeurs modifient le code G généré afin de redistribuer les charges sur l’outil avant l’usinage physique. Une planification stratégique des trajectoires d’outil permet d’obtenir des composants présentant un ajustement supérieur et une durabilité accrue.

Contrôle du liquide de refroidissement et de la température

L'application de liquide de refroidissement et la surveillance de la température sont essentielles pour une gestion efficace des contraintes lors de l'usinage CNC. Les systèmes d'irrigation haute pression maintiennent la température de la zone de coupe et évacuent les copeaux de métal de l'interface. L'extraction immédiate de la chaleur empêche la pièce de dépasser ses limites de dilatation thermique, stoppant ainsi la formation de contraintes.

Le tableau ci-dessous définit les méthodes de refroidissement et leur effet sur les variables de contrainte :

L'application de fluides de coupe semi-synthétiques à une pression de 70 bars empêche la surchauffe du matériau. La régulation de la température augmente la durée de vie des plaquettes de 30 % et garantit une précision dimensionnelle de 0.005 mm.

Appeler: Le maintien de l'équilibre thermique représente la principale technique de contrôle des contraintes résiduelles in CNC usinageLes machinistes contrôlent la concentration du liquide de refroidissement (taux Brix) et son débit grâce à des capteurs en ligne. Ce suivi des données permet de figer les variables du processus et de garantir la géométrie des pièces. En calculant avec précision les avances et les vitesses, en concevant des trajectoires d'outil adaptatives et en appliquant un refroidissement haute pression, les ingénieurs d'AFI réduisent les contraintes dans les pièces métalliques sur mesure. L'application de ces procédures permet de produire des composants fiables et d'éliminer les opérations de redressage secondaires.

Séquençage et fixation

Séquence d'opération

La séquence programmée des opérations d'enlèvement de matière détermine les limites d'accumulation des contraintes résiduelles. Les programmeurs CNC séquencent les opérations afin d'égaliser l'apport thermique et les forces mécaniques.

Les opérateurs effectuent des passes d'ébauche pour enlever initialement 90 % du volume de matière. Après l'ébauche, ils desserrent la pièce et appliquent une période de stabilisation de 24 heures. Cette pause permet au réseau cristallin de libérer son énergie cinétique et de dissiper les contraintes. Les programmeurs assignent ensuite les passes de finition pour la phase finale. Ces passes de finition utilisent une profondeur de passe (a_pL'enlèvement de matière est inférieur à 0.2 mm. Minimiser l'enlèvement de matière garantit le profil dimensionnel final de la pièce. Une séquence stratégique alterne l'engagement de l'outil sur plusieurs axes afin d'équilibrer la pression de coupe. Les opérateurs évitent d'enlever 100 % de matière sur une seule face. Ils retournent la pièce de 180 degrés de manière itérative pour égaliser les contraintes. Cet enlèvement de matière équilibré empêche la pièce de se déformer (concave ou convexe).

Pour les composants aérospatiaux de haute précision, les opérateurs arrêtent la machine afin de mesurer les écarts à l'aide de comparateurs. La détection d'écarts supérieurs à 0.01 mm déclenche une révision immédiate de la séquence FAO avant la finition finale.

Conseil : Les opérateurs doivent vérifier le diagramme de séquence des opérations avant de lancer le cycle. Une planification stratégique de la séquence élimine les dérives dimensionnelles et garantit le respect des tolérances.

Techniques de montage

Le bridage de précision garantit le positionnement précis de la pièce lors de l'usinage CNC. L'application de forces de serrage calculées fige la position du composant et élimine les vibrations. L'élimination des vibrations permet de contrôler les contraintes résiduelles. Les dispositifs de maintien utilisent des points de référence spécifiques pour répartir uniformément la pression de serrage sur la géométrie.

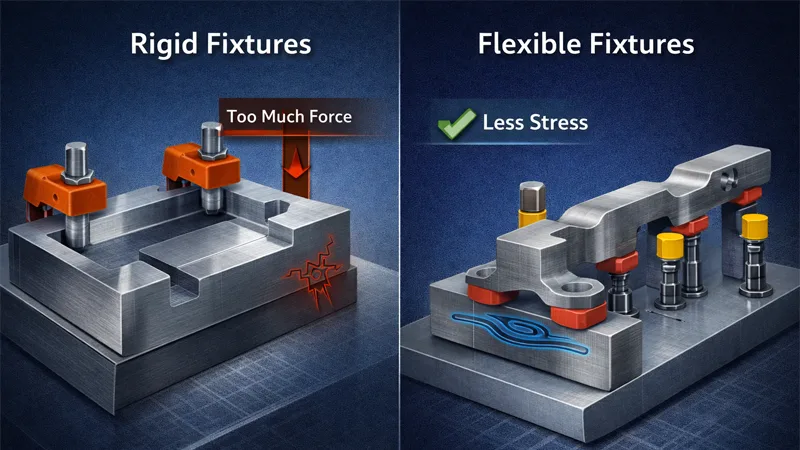

Fixations rigides vs. fixations flexibles

Les dispositifs de fixation rigides utilisent la pression hydraulique ou mécanique pour maintenir fermement la pièce dans des coordonnées absolues. Les ingénieurs préconisent des montages rigides pour les blocs usinés lors des passes d'ébauche à taux d'enlèvement de matière élevé. Ces montages utilisent des brides en acier trempé et des plaques de base rectifiées. Un couple de serrage excessif (par exemple, > 30 Nm) induit des contraintes mécaniques externes et déforme la pièce.

Les dispositifs de fixation flexibles utilisent des points d'articulation pour épouser le profil brut de la pièce. Les techniciens de montage déploient des coussinets en uréthane, des vérins pneumatiques ou des vérins réglables. Les ingénieurs préconisent l'utilisation de dispositifs de fixation flexibles pour les sections de paroi inférieures à 2.0 mm ou les profilés extrudés. Les éléments flexibles appliquent une force de maintien localisée tout en autorisant des micromouvements. La dilatation thermique permise évite les déformations après usinage.

Réduction de la contrainte de serrage

Un couple de serrage excessif induit des contraintes mécaniques mesurables dans la structure du composant. Les machinistes appliquent des procédures précises pour éliminer cette variable :

• Fixez la pièce à usiner à l'aide de systèmes de fixation à point zéro et de supports hydrauliques afin d'éliminer tout mouvement latéral.
• Mâchoires souples en aluminium usinées présentant une géométrie profilée adaptée aux rayons spécifiques des composants.
• Déployez des supports fixes programmables ou répartissez plus de 6 points de serrage sur des longueurs supérieures à 300 mm.
• Insérez des vérins à vis sous les travées non supportées pour éliminer la déviation de l'axe Z.
• Limitez le couple de serrage à l'aide de clés dynamométriques étalonnées.
• Déployez 8 colliers de serrage à un couple de 15 Nm plutôt que 4 colliers de serrage à un couple de 30 Nm.
• Insérer des cales sacrificielles en aluminium pour protéger les finitions de surface mesurant Ra < 0.4㎛.

Remarque : L'application d'un couple uniforme et la vérification des points d'appui garantissent que le composant conserve sa référence géométrique pendant l'enlèvement de métal. Dispositifs de précision Le séquencement FAO fonctionne de manière synchrone. L'intégration de ces disciplines permet aux pièces AFI de contrôler les contraintes résiduelles et de fabriquer des composants répondant à des dimensions géométriques précises.

Réduction des contraintes après usinage

Après usinage CNC, les composants métalliques subissent des traitements physiques secondaires. Ces procédés permettent d'éliminer ou de neutraliser les contraintes résiduelles. Leur mise en œuvre stabilise la géométrie des composants et augmente leur limite de résistance à la traction. La stabilisation de la structure cristalline élimine les ruptures prématurées par fatigue. Les pièces AFI sont élaborées selon des méthodologies spécifiques afin d'obtenir des propriétés mécaniques optimales.

Options de traitement thermique

Le traitement thermique constitue le principal mécanisme d'élimination des contraintes résiduelles. Les opérateurs du four élèvent la température de la pièce à une limite spécifiée. La pièce maintient cette température élevée pendant une durée calculée. Les opérateurs abaissent ensuite la température à l'aide de rampes de refroidissement contrôlées. Relaxation des contraintes traitement thermique Les protocoles définissent des paramètres de température compris entre 500 °C (930 °F) et 650 °C (1200 °F). Le temps de maintien au four est d'une heure par tranche de 25 mm d'épaisseur de matériau. L'exécution de cycles thermiques précis permet d'éliminer jusqu'à 90 % des contraintes internes.

Le traitement thermique stabilise la structure atomique et stoppe la propagation des fissures. Les composants traités présentent une résistance supérieure à la fatigue cyclique. Les matériaux supportent des charges oscillatoires à haute fréquence sans se rompre. La norme AFI impose un traitement thermique pour les composants de turbines aérospatiales.

Conseil : Les opérateurs doivent utiliser des thermocouples étalonnés pour garantir le strict respect des profils de température et des durées de maintien spécifiques au matériau. Le respect de ces paramètres maximise la relaxation des contraintes et préserve la résistance à la traction du matériau.

Soulagement du stress dû aux vibrations

La relaxation des contraintes par vibration (RCV) utilise des oscillations mécaniques sous-résonantes pour redistribuer les vecteurs de contrainte internes. Les équipements RCV fonctionnent sans apport d'énergie thermique.

Les ingénieurs préconisent le traitement par vibration (VSR) pour les structures de plus de 2 000 kg ou les assemblages comportant des soudures complexes. L'application d'une température de 600 °C à de grands assemblages induit d'importantes déformations dimensionnelles. Le VSR permet de traiter des composants dont le volume dépasse celui du four ou des alliages se dégradant sous l'effet de la charge thermique. Les transducteurs VSR induisent des vibrations harmoniques dynamiques afin de neutraliser les contraintes internes statiques. Le VSR est un procédé purement cinétique, sans transformation de phase thermique.

AFI Parts utilise la technologie VSR pour les structures de fuselage aérospatiales où le traitement thermique compromet l'intégrité structurelle. La technologie VSR neutralise environ 50 % à 70 % des contraintes, un rendement inférieur aux 90 % atteints par le traitement thermique. Elle garantit néanmoins la stabilité géométrique nécessaire et constitue la principale solution lorsque les contraintes liées aux matériaux empêchent le chauffage au four.

Remarque : Les ingénieurs spécifient le VSR pour les composants présentant une répartition de masse asymétrique sujette à la distorsion thermique.

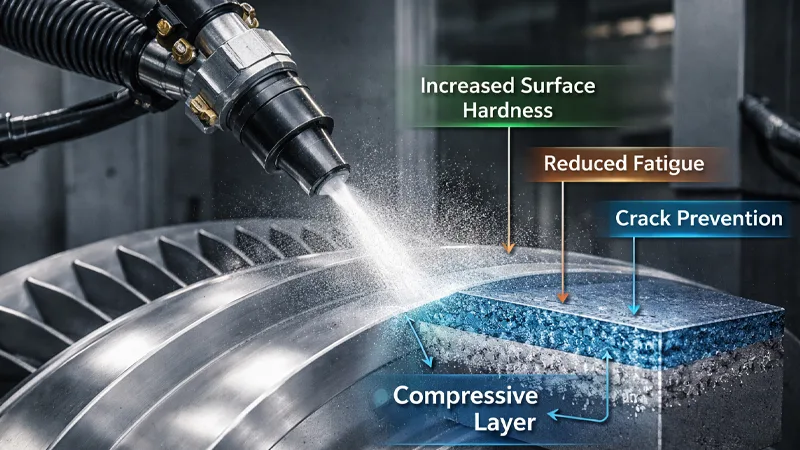

Grenaillage

Le grenaillage utilise des systèmes pneumatiques pour projeter des billes sphériques en céramique ou en acier contre la surface de la pièce. L'impact cinétique génère une couche uniforme de 0.2 mm de contrainte résiduelle de compression. Cette barrière de compression contrebalance les contraintes de traction appliquées. La neutralisation des contraintes de traction empêche la propagation des microfissures de surface à travers la structure du matériau.

Le grenaillage affine la structure granulaire superficielle. Cet affinement augmente la dureté de surface et réduit l'usure mécanique. La couche de compression induite, d'une épaisseur inférieure à 0.5 mm, double la durée de vie en fatigue du composant.

Les entreprises aérospatiales imposent le grenaillage des composants des trains d'atterrissage et des turbines afin de garantir leur fiabilité opérationnelle.

LégendeLe grenaillage maximise la limite d'élasticité superficielle. La génération de contraintes de compression empêche l'amorçage des fissures et prolonge la durée de vie des composants critiques pour le vol. Les ingénieurs sélectionnent les méthodes de relaxation des contraintes en fonction de la masse du composant, de la composition chimique du matériau et des charges appliquées. La mise en œuvre de ces procédés de post-usinage garantit que les pièces et composants AFI réussissent les contrôles qualité les plus rigoureux et offrent des performances optimales.

Contrôle qualité des contraintes résiduelles en usinage CNC

L'exécution de protocoles de contrôle qualité rigoureux régit les opérations à fabricants de pièces métalliques sur mesureLes équipes d'assurance qualité garantissent que tous les composants sont conformes aux spécifications aérospatiales AS9100. L'utilisation d'instruments étalonnés pour quantifier les contraintes résiduelles prévient les défaillances structurelles catastrophiques. AFI Parts utilise des équipements de métrologie spécifiques pour mesurer les tenseurs de contrainte et surveiller en temps réel la cinématique d'usinage.

Méthodes de détection du stress

Les techniciens utilisent des équipements de contrôle non destructif et destructif pour cartographier la distribution des contraintes au sein du réseau cristallin du matériau. Les données métrologiques permettent d'identifier les écarts de paramètres avant l'expédition des composants.

Diffraction des rayons X

La diffraction des rayons X (DRX) permet de mesurer les contraintes de surface de manière non destructive. L'émetteur DRX dirige des longueurs d'onde de rayons X spécifiques vers la surface métallique. Le réseau atomique diffracte les photons X vers un réseau de capteurs. Le calcul de l'angle de diffraction (θ La diffraction des rayons X (DRX) quantifie l'amplitude des contraintes de surface grâce à la loi de Bragg. Ce procédé préserve l'intégrité des composants à 100 %. La DRX fournit des valeurs de contrainte précises pour des couches d'une profondeur de 10 à 30 micromètres.

Remarque : Les équipes qualité utilisent la diffraction des rayons X pour les composants aérospatiaux de grande valeur nécessitant une validation non destructive précise.

Perçage

Forage de trous Cette technique de mesure des contraintes semi-destructive est conforme à la norme ASTM E837. Elle consiste à percer un trou borgne de 2.0 mm de diamètre dans la surface de la pièce. Des rosettes de jauges de contrainte, montées sur la circonférence du trou, enregistrent la relaxation localisée du matériau. Le calcul des données de déformation révèle l'amplitude des contraintes internes. Le perçage permet de réaliser des mesures sur différentes géométries et de mesurer les profils de contrainte jusqu'à 2.0 mm de profondeur.

Surveillance en cours de processus

La surveillance télémétrique en temps réel identifie les écarts de paramètres. Des capteurs piézoélectriques et des caméras thermiques enregistrent les vibrations de la broche, la force de coupe (Fc) et les températures des zones de coupe pendant les opérations CNC. Ces instruments transmettent des données en direct et en continu à la commande numérique. La détection de pics de force déclenche l'arrêt du cycle par l'opérateur et le remplacement de l'outil de coupe. Ce remplacement préventif stoppe la génération de contraintes résiduelles. Des capteurs infrarouges surveillent l'accumulation de chaleur au-delà du seuil de 40 °C. Des dynamomètres mesurent la force exacte (en newtons) appliquée par la fraise. Des accéléromètres enregistrent les fréquences de vibration connues pour induire des contraintes.

Conseil : L'analyse des données de télémétrie pendant l'opération permet d'éliminer les rebuts dimensionnels et les boucles de retouche.

Assurer la cohérence

Le maintien de la répétabilité des processus garantit la fiabilité des composants. Les équipes de production mettent en œuvre des contrôles rigoureux à chaque étape. Les programmeurs verrouillent le code G, les bibliothèques d'outillage et les coordonnées de bridage pour chaque cycle de production. Les inspecteurs enregistrent les dimensions géométriques et les valeurs de contrainte dans une base de données centrale. L'agrégation des données met en évidence les dérives de processus ou les problèmes d'outillage.

• Utilisez des listes de contrôle d'inspection numériques pour toutes les configurations.
• Superposez les rapports d'inspection CMM pour vérifier C_pValeurs K.
• Standardiser la formation des opérateurs pour garantir l'exécution exacte des procédures.
• Le contrôle qualité des contraintes résiduelles en usinage CNC garantit une conformité totale aux spécifications géométriques du client. La validation des limites de contrainte optimise les performances sur le terrain et élimine les risques de rupture par fatigue structurelle.

Étude de cas : Approche du fabricant

Évaluation et planification

Dès le lancement du projet, les ingénieurs d'AFI évaluent chaque étape de fabrication. L'équipe d'ingénierie analyse le modèle CAO et spécifie les alliages de matériaux correspondant à la limite d'élasticité requise. Elle identifie les zones géométriques susceptibles d'accumuler des contraintes. Les programmeurs repèrent les parois de 1.5 mm d'épaisseur, les rayons de courbure internes de 0.5 mm et les répartitions de masse asymétriques. Les équipes importent le fichier CAO dans un logiciel de simulation par éléments finis (FEA) afin de calculer les limites de déformation théoriques. Les ingénieurs examinent les données de production historiques pour analyser les cas antérieurs de déformation dimensionnelle.

Lors de l'analyse de fabricabilité (DFM), les programmeurs FAO et les techniciens en métrologie collaborent pour concevoir des solutions de montage stables. L'équipe se fixe un objectif quantitatif : réduire les contraintes internes de 60 % et doubler la durée de vie en fatigue du composant. La stratégie finale associe des modifications géométriques CAO à des limites strictes des paramètres CNC.

Application de la gestion du stress

Les composants AFI intègrent des paramètres calculés pour réguler les contraintes. Ingénieurs spécifier traitement thermique Profils basés sur la composition chimique de l'alliage. Le tableau ci-dessous quantifie les traitements thermiques appliqués :

Les opérateurs effectuent un cycle de recuit à 800 °C, suivi d'une rampe de refroidissement de 20 °C/h. Ce traitement thermique homogénéise le réseau atomique et réduit la force de coupe nécessaire. La normalisation affine les joints de grains afin d'augmenter la résistance à la traction. L'opération se poursuit par un traitement à l'huile. Trempe et trempe La dureté Rockwell est portée à HRC 45. L'équipe d'ingénierie soumet des modifications CAO au client. Ces modifications augmentent les rayons internes de 0.5 mm à 2.0 mm. L'augmentation des rayons répartit les charges mécaniques et élimine les points d'amorçage de fissures. La conception maintient une épaisseur de paroi uniforme de 3.0 mm afin de garantir une dissipation thermique symétrique. La mise en œuvre de ces modifications permet de prévenir 95 % des déformations géométriques prévues.

Conseil : L’ajustement de la géométrie CAO localisée réduit considérablement les limites de contrainte et garantit les tolérances des composants.

Résultats et perspectives

Les pièces AFI ont enregistré des taux de rendement exceptionnels grâce à ces protocoles. Le gauchissement dimensionnel a diminué de 85 % et le contrôle par ressuage n'a révélé aucune fissure de surface. La télémétrie de la charge de broche a démontré la stabilité des forces de coupe. Les ingénieurs ont utilisé la diffraction des rayons X pour cartographier le profil de contraintes résiduelles induites par l'usinage, constituant ainsi une signature de contrainte unique. Les données XRD ont quantifié l'impact précis des passes d'ébauche et de finition sur les contraintes. L'analyse des composants de référence défaillants a confirmé que l'absence de contrôle des paramètres génère une contrainte de traction supérieure à 100 MPa. Une contrainte de traction élevée abaisse la limite d'élasticité et favorise la rupture structurelle sous charge. L'application stricte de l'avance (f) permet de réduire ce risque._z) et la vitesse (v_c) limite les limites de durabilité accrues des composants.

Les données confirment que les variables du processus de verrouillage garantissent une répétabilité dimensionnelle exacte. Cette étude de cas démontre que la gestion des contraintes résiduelles en usinage CNC permet de produire des composants aérospatiaux de qualité supérieure. AFI Parts standardise ces protocoles pour tous ses contrats de fabrication de précision.

Conclusion

Gestion du stress résiduel dans Usinage CNC Cela nécessite le calcul de paramètres précis. Les ingénieurs doivent spécifier des alliages stables. Les programmeurs doivent concevoir des trajectoires d'outils équilibrées et les techniciens doivent exécuter un traitement thermique précis. Chaque phase d'usinage modifie les variables de contrainte de l'opération suivante. La mise en œuvre d'un contrôle qualité rigoureux par diffraction des rayons X et télémétrie élimine les écarts de tolérance. Les fabricants sur mesure atteignent C_pstabilité K > 1.33 grâce au déploiement de méthodologies ciblées de réduction des contraintes et au suivi des données des capteurs en temps réel.

La normalisation de ces paramètres permet aux pièces AFI de fournir des composants dépassement ISO Spécifications de qualité 9001L’analyse continue des données de diffraction des rayons X et la mise à jour de la télémétrie des contrôleurs garantissent que la gestion des contraintes résiduelles reste au premier plan. technologie de fabrication.
